Hallo! Als Lieferant von 3-Phasen-Energiezählerkalibratoren freue ich mich, darüber zu sprechen, wie diese raffinierten Geräte den Leistungsfaktor messen. Lasst uns gleich eintauchen.
Was ist eigentlich der Leistungsfaktor?
Bevor wir ins Detail gehen, wie ein 3-Phasen-Energiezählerkalibrator den Leistungsfaktor misst, müssen wir verstehen, was der Leistungsfaktor ist. Der Leistungsfaktor (PF) ist ein Maß dafür, wie effektiv elektrische Energie in einem Stromkreis genutzt wird. Es ist das Verhältnis von Wirkleistung (die Leistung, die tatsächlich funktioniert) zur Scheinleistung (das Produkt aus Spannung und Strom). Ein Leistungsfaktor von 1 bedeutet, dass die gesamte elektrische Leistung effizient genutzt wird, während ein niedrigerer Leistungsfaktor darauf hinweist, dass ein Teil der Leistung verschwendet wird, normalerweise in Form von Blindleistung.
Die Grundlagen eines 3-Phasen-Energiezählerkalibrators
Ein 3-Phasen-Energiezählerkalibrator ist ein Gerät zum Testen und Kalibrieren von dreiphasigen Energiezählern. Diese Messgeräte werden häufig in industriellen und gewerblichen Umgebungen eingesetzt, in denen große Mengen an elektrischer Energie verbraucht werden. Der Kalibrator kann verschiedene elektrische Bedingungen simulieren und die Leistung des Energiezählers unter diesen Bedingungen messen.
Messen des Leistungsfaktors mit einem 3-Phasen-Energiezählerkalibrator
1. Messung von Spannung und Strom
Der erste Schritt bei der Messung des Leistungsfaktors besteht darin, die Spannung und den Strom in jeder der drei Phasen zu messen. Der 3-Phasen-Energiezählerkalibrator verfügt über integrierte Sensoren, die diese Werte genau messen können. Es verwendet hochpräzise Spannungs- und Stromtransformatoren, um die Hochspannungs- und Hochstromsignale auf Werte herunterzuwandeln, die von der internen Schaltung leicht gemessen werden können.
Wenn wir beispielsweise über ein Dreiphasensystem mit einer Netzspannung von 400 V und einem Strom von 100 A verfügen, wandelt der Kalibrator diese Werte für die Messung in einen besser handhabbaren Wert um, beispielsweise 10 V und 1 A.
2. Bestimmung des Phasenwinkels
Nachdem die Spannungs- und Stromwerte gemessen wurden, besteht der nächste Schritt darin, den Phasenwinkel zwischen ihnen zu bestimmen. In einem rein ohmschen Stromkreis sind Spannung und Strom phasengleich, was bedeutet, dass der Phasenwinkel 0 Grad und der Leistungsfaktor 1 beträgt. In den meisten realen Stromkreisen gibt es jedoch induktive oder kapazitive Elemente, die dazu führen, dass der Strom der Spannung entweder nacheilt oder vorauseilt.
Der 3-Phasen-Energiezählerkalibrator verwendet fortschrittliche Signalverarbeitungstechniken, um den Phasenwinkel zu messen. Es vergleicht die Nulldurchgangspunkte der Spannungs- und Stromwellenformen. Durch Messen der Zeitdifferenz zwischen diesen Nulldurchgangspunkten und Kenntnis der Frequenz der Stromversorgung (normalerweise 50 Hz oder 60 Hz) kann der Kalibrator den Phasenwinkel berechnen.
3. Berechnung des Leistungsfaktors
Nach Ermittlung des Phasenwinkels kann der Leistungsfaktor mithilfe der Formel PF = cos(θ) berechnet werden, wobei θ der Phasenwinkel zwischen Spannung und Strom ist. Der 3-Phasen-Energiezählerkalibrator führt diese Berechnung intern durch und zeigt den Leistungsfaktorwert auf seinem Bildschirm an.
Bedeutung einer genauen Leistungsfaktormessung
Eine genaue Messung des Leistungsfaktors ist aus mehreren Gründen von entscheidender Bedeutung. In industriellen und gewerblichen Umgebungen kann ein niedriger Leistungsfaktor zu erhöhten Energiekosten führen. Energieversorger verlangen oft Strafen für einen niedrigen Leistungsfaktor, weil sie dadurch mehr Scheinleistung liefern müssen, als tatsächlich für nützliche Arbeiten verbraucht wird.
Darüber hinaus kann ein niedriger Leistungsfaktor zu einer Überhitzung elektrischer Geräte führen, die Effizienz von Motoren und Transformatoren verringern und zu Spannungsabfällen im elektrischen System führen. Durch den Einsatz eines 3-Phasen-Energiezählerkalibrators zur genauen Messung des Leistungsfaktors können Unternehmen Maßnahmen zu seiner Verbesserung ergreifen, beispielsweise durch die Installation von Kondensatoren zur Leistungsfaktorkorrektur.
Unser Produktsortiment
Wir bieten eine große Auswahl an 3-Phasen-Energiezählerkalibratoren für unterschiedliche Anforderungen. Zum Beispiel dieHZ - 1521 Tragbarer Feldkalibrator für einphasige Energiemessgeräteeignet sich hervorragend für die Prüfung von einphasigen Energiezählern vor Ort. Es ist tragbar und einfach zu bedienen, was es zu einem Favoriten unter Außendiensttechnikern macht.
Wenn Sie nach einer umfassenderen Lösung für die Prüfung von dreiphasigen Energiezählern suchen, ist dieHZ - 1041 Prüfstand für dreiphasige elektrische Energiezählerist eine ausgezeichnete Wahl. Es kann ein breites Spektrum elektrischer Bedingungen simulieren und detaillierte Tests an dreiphasigen Energiezählern durchführen.

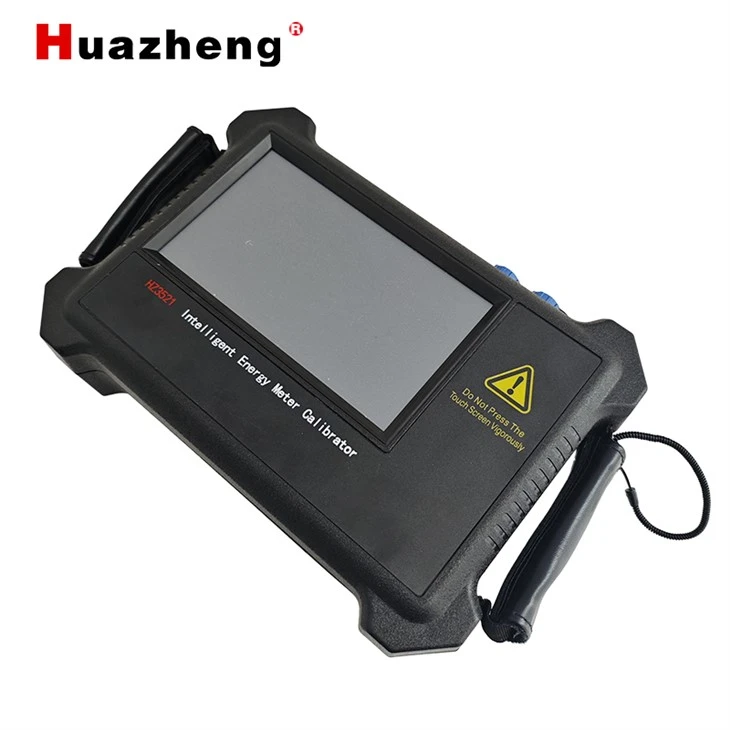

DerHZ - 3521 Tragbarer Dreiphasen-Energiezähler-Feldkalibratorist eine weitere großartige Option für Feldanwendungen. Es ist leicht und kann zur Energiezählerkalibrierung problemlos an verschiedene Orte getragen werden.
Für die Feldkalibrierung von dreiphasigen Stromzählern bieten wir anFeldkalibrierungsausrüstung für dreiphasige elektrische Energiezählerliefert genaue und zuverlässige Ergebnisse. Und wenn Sie ein komplettes Kalibrierungsset benötigen, dann ist dasHZ - 1011P Kalibrierkit für 3-Phasen-Stromzählerbietet alles, was Sie zum Kalibrieren von 3-Phasen-Energiezählern benötigen.
Warum sollten Sie sich für unsere 3-Phasen-Energiezählerkalibratoren entscheiden?
Unsere Kalibratoren sind für ihre hohe Genauigkeit und Zuverlässigkeit bekannt. Wir verwenden die neueste Technologie und hochwertige Komponenten, um sicherzustellen, dass unsere Produkte in einer Vielzahl elektrischer Umgebungen genaue Messungen liefern können.
Sie sind außerdem benutzerfreundlich. Mit intuitiven Schnittstellen und leicht verständlichen Anweisungen können selbst Techniker mit begrenzter Erfahrung unsere Kalibratoren effektiv bedienen.
Darüber hinaus bieten wir einen hervorragenden Kundensupport. Wenn Sie Fragen haben oder Hilfe bei der Verwendung unserer Produkte benötigen, steht Ihnen unser Expertenteam jederzeit gerne zur Verfügung.
Reden wir übers Geschäft
Wenn Sie auf der Suche nach einem 3-Phasen-Energiezählerkalibrator sind, würden wir uns gerne mit Ihnen unterhalten. Egal, ob Sie ein kleines Unternehmen sind, das seine Energieeffizienz verbessern möchte, oder eine große Industrieanlage, die eine regelmäßige Kalibrierung von Energiezählern benötigt, wir haben das richtige Produkt für Sie. Kontaktieren Sie uns, um Ihre Anforderungen zu besprechen und ein Angebot zu erhalten. Wir sind davon überzeugt, dass unsere Produkte Ihre Anforderungen erfüllen und Ihnen dabei helfen, Energiekosten zu sparen.
Referenzen
- „Electrical Power Systems Quality“ von Roger C. Dugan, Mark F. McGranaghan, Surya Santoso und H. Wayne Beaty.
- „Power System Analysis and Design“ von J. Duncan Glover, Mulukutla S. Sarma und Thomas J. Overbye.
